Zhejiang Dai's Printing Machine Co., Ltd. jest jednym z najbardziej niezawodnych producentów i dostawców maszyn pakujących fz-240j w Chinach. Jeśli zamierzasz kupić maszynę pakującą fz-240j ze zniżką hurtową, zapraszamy do otrzymania wyceny z naszej fabryki. Wszystkie niestandardowe maszyny charakteryzują się wysoką jakością i konkurencyjną ceną.

Parametr techniczny

Maksymalna prędkość	30-50 worków na minutę
Maksymalny rozmiar opakowania	210 x 320 mm
Minimalny rozmiar opakowania	80x80mm
Grubość opakowania	2-30 mm
Grubość folii	0,03-0,06 mm
Maks. średnica folii	420 mm
Specyfikacja folii OPp)	Maksymalnie (maks.): Minimalnie 220 x 320 mm (Min.): 88 x 80 mm
Moc silnika	8 kW
Masa maszyny	2200 kg
Wymiary maszyny	4500x3200x1650mm
Całkowita szerokość kieszeni po obu stronach	±7-8mm

Konfiguracja

Maszyna pakująca serii FZ-240J	Model standardowy
1. Zintegrowane panele ścienne zostały zastosowane w celu zwiększenia wytrzymałości i zapewnienia bezpieczeństwa korpusu maszyny.	Łatwe do odkształcenia i części odpadają
2.Zastosowano-precyzyjny system sterowania, aby zapewnić płynne działanie i ograniczyć awarie.	Podatny na problemy podczas pracy
3. Cała maszyna ma konstrukcję modułową zapewniającą elastyczne połączenie.	Utrudniona konserwacja, a części nie są łatwe do dopasowania
4.Maszyna jest wyposażona w-precyzyjne komponenty mechaniczne firm Xinjie (Chiny), Schneider (Francja) i SMC.	Trudno jest wytwarzać produkty-o wysokiej precyzji
5. Mniejsza waga i mniejszy rozmiar.	Większa waga i większa zajmowana objętość
6. Maksymalna prędkość robocza: do 70 worków na minutę (w oparciu o Model 120).	Mała prędkość i niska wydajność
7. Panele ścienne wykonane są ze stali A3 (Q235A) poddanej prostowaniu-o wysokiej częstotliwości, charakteryzującej się dużą precyzją i odpornością na trwałe odkształcenia.	Może się zepsuć po-długim czasie-pracy z dużą szybkością
8. W celu poprawy bezpieczeństwa zastosowano-precyzyjny system wykrywania.	Pewne zagrożenie dla operatorów
9.Interfejs obsługi ekranu dotykowego-w języku chińskim i angielskim.	Bardziej skomplikowana operacja
10.Pas transmisyjny jest wykonany z-materiału o wysokim standardzie, co pozwala zmniejszyć awaryjność.	Pasek łatwy do złamania
11. Cała maszyna wykorzystuje sterowanie serwo PLC, o prostej i rozsądnej strukturze, dokładnym i szybkim pozycjonowaniu oraz bardziej precyzyjnym sterowaniu serwo, pneumatycznym i fotoelektrycznym.	Praca może zostać przerwana, a skomplikowana operacja powoduje zamieszanie
12. Do dokładnej kontroli temperatury służy-precyzyjny regulator temperatury.	Niewystarczająca stabilność maszyny
13. Zainstalowano wystarczającą liczbę przycisków zatrzymania awaryjnego, aby zapewnić bezpieczeństwo operatorów.	Niebezpieczna operacja

W pełni automatyczna maszyna pakująca FZ-240J (z 10 maszynami do spinania włosów)

Notatka:Wszelkie zmiany w odpowiednich produktach wynikające z modernizacji lub aktualizacji sprzętu stanowią standardowe dostosowania techniczne. Ostateczne standardy kompatybilności i wymagania wdrożeniowe dla produktów i sprzętu będą regulowane warunkami umowy formalnie podpisanej przez obie strony.

Uwaga: Prędkość podawania ręcznego FZ-120 wynosi 35-45 opakowań na minutę.

Prędkość automatycznego podawania maszyny (konfiguracja produktu dozownika) (45-70 opakowań na minutę).

rysunek rozkładu s Zasada działania maszyny-do produkcji torebek

1. Montaż membrany: Włóż złożoną folię OPP do wałka do napełniania, ustaw go w wyznaczonym miejscu, a następnie nadmuchaj trzonek za pomocą pistoletu gazowego.

2. Nawijanie folii: W razie potrzeby owiń dwie złożone folie OPP, oddzielając je pionowo na płycie działowej. Następnie nawiń je naprzemiennie do cylindra ramienia wahliwego, jeden na górze i jeden na dole, aż folia zostanie całkowicie przeniesiona na gumowy wałek układu napinania folii napędzanego serwo-.

3. Sterownik-maszyny do produkcji torebek: precyzyjnie kontroluje temperaturę krajarki, zapewnia stabilne ciśnienie powietrza i ręczne podawanie folii oraz gwarantuje bezpieczną pracę maszyny-do produkcji torebek.

4 Taśma-samoprzylepna: umieść rolkę taśmy-samoprzylepnej pomiędzy dwoma kawałkami pleksiglasu, zabezpiecz położenie i owiń ją wokół pierścienia ustalającego, który prowadzi taśmę w przód i w tył. Przymocuj go do krótkiej krawędzi folii OPP, upewniając się, że krawędź uszczelniająca jest dokładnie dopasowana do czujnika światła z kodem koloru. Usuń-nieprzylepną górną warstwę taśmy i nawiń ją na silnik zbierający odpady. Silnik zostanie automatycznie uruchomiony podczas pracy maszyny.

5. Ostrze tnące: Dokładnie kontroluj ostrze tnące, aby pokroić torbę na odpowiednie rozmiary.

Sekcja opakowań

Mechanizm rozprowadzający: Cylinder służy do obustronnego rozłożenia folii, co ułatwia wprowadzenie w dowolnym momencie produktów wymagających pakowania.

Port ssący: Górną warstwę folii podnosi się i rozprowadza za pomocą przyssawki.

3. Zasysanie folii: Użyj pompy próżniowej, aby wytworzyć podciśnienie, adsorbując w ten sposób dolną warstwę folii z perforowanego paska.

4. Podawanie materiału: Wsuń materiał-podawany łańcuchowo do worka foliowego.

5. Uszczelnianie: Produkty wymagające uszczelnienia lub dociśnięcia krawędzi należy umieścić w szczotce uszczelniającej w celu uszczelnienia.

rysunek rozkładuZasada serwonapędu

1. Konfiguracja Xinjie
fakultatywny

* Cała maszyna jest wyposażona w komponenty elektryczne, takie jak China XJ i French Schneider, aby zapewnić stabilną pracę.

System wyświetlania interfejsu człowiek-maszyna może pokazywać różne warunki pracy w czasie rzeczywistym. W przypadku wystąpienia usterki system włączy alarm za pomocą wielu głośników i automatycznie zatrzyma maszynę, co gwarantuje bezpieczeństwo człowieka-maszyny.*Wybierz konfigurację XJIA lub Schneider.

2. Konfiguracja Schneiderafakultatywny

rysunek rozkładuZasada częściowego uszczelnienia

Część uszczelniająca

uszczelka rolkowa opcjonalna

*W sekcji ustawień parametrów wprowadź wymaganą liczbę opakowań. Po osiągnięciu zadanej ilości urządzenie pakujące automatycznie rozpocznie dozowanie produktów.

*Dokładnie oblicz liczbę zapakowanych produktów dla wygody klienta* Wybierz pomiędzy zgrzewaniem rolkowym lub taśmowym.

Wybierz zapięcie na pasek

KLUCZOWE CZĘŚCI MASZYNY PAKUJĄCEJ

jednostka zasilająca

Element podtrzymujący torbę

uszczelniona jednostka

Element uszczelniający

Członek przejścia

PRACA PROCES DIAGRAM Z USZCZELKA MASZYNA JEST JAK NASTĘPUJE

36020260506145537

Opis procesu

1. Operatorzy ręcznie umieszczają folię OPP w rolce na stojaku podającym i wyrównują materiał przed załadowaniem go do zasobnika.

2. Rolka folii z maszyny-do produkcji torebek jest przenoszona do sekcji-cięcia na gorąco w celu wytworzenia gotowych torebek.

3. Przenośnik taśmowy transportuje materiał na wyznaczone miejsce ramienia robota.

4. Manipulator otwiera otwór worka.

5. Ramię robota ładuje materiał do worka.

6. Produkt dostarczany jest do windy w celu przeładunku materiału.

7. Licznik rozpoczyna zliczanie i automatycznie zlicza gotowe produkty w miarę potrzeb.

8. Na koniec gotowy produkt pakujemy w pudełka.

WYMAGANIA ENERGETYCZNE I ŚRODOWISKOWE AUTOMATYCZNEJ MASZYNY PAKUJĄCEJ WOREK MEMBRANY OPP

1. Warunki środowiskowe

A. Temperatura otoczenia: 20 ± 10 stopni

B. Napięcie zasilania: 380 V/50 Hz

C. Ciśnienie gazu: większe lub równe 0,6 MPa

D. Natężenie przepływu gazu: 15-20 m³/h

2. Warunki pracy

A. Wymagania materiałowe: Odwołaj się do istniejących norm (biorąc pod uwagę, że jakość materiału opakowaniowego i jakość folii bezpośrednio wpływają na końcową jakość opakowania i wydajność sprzętu, maszyna ta nakłada rygorystyczne wymagania na materiały opakowaniowe. Nie tylko papier musi spełniać określone standardy, ale procesy produkcji toreb plastikowych muszą również być zgodne ze specyfikacjami technicznymi, aby zapewnić wydajność operacyjną).

B. Aby zapewnić bezpieczną pracę, w obszarze działania urządzenia musi być zachowany odstęp co najmniej 1,5 metra.

1008

CAŁY SCHEMAT PRACY MASZYNY

36020260506150422

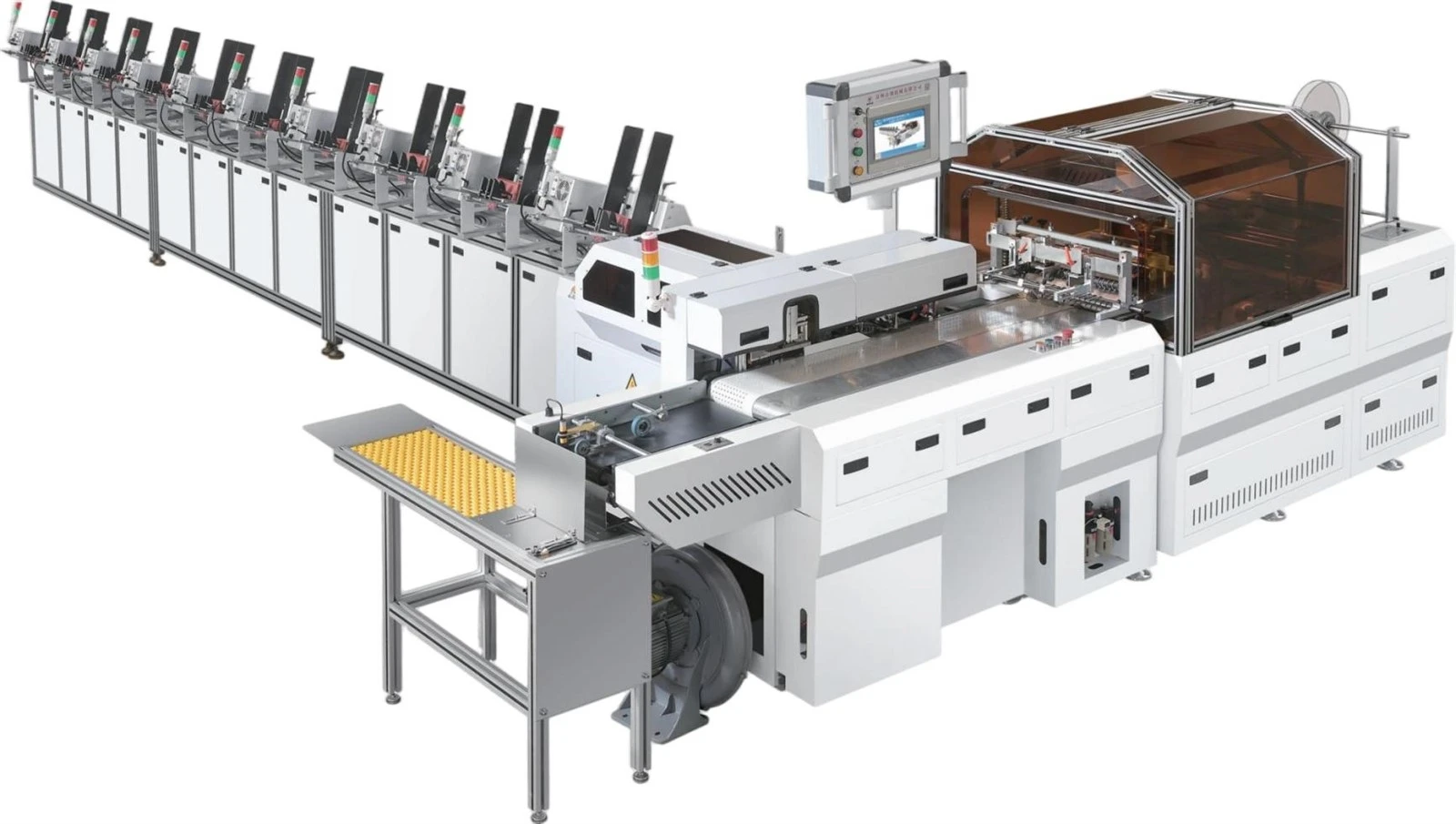

Wyświetlacz sprzętu

1015

PREZENTACJA PRODUKTU

Ten innowacyjny sprzęt, opracowany przez naszą firmę w wyniku integracji-najnowocześniejszych technologii krajowych i międzynarodowych, jest-zaawansowanym technologicznie produktem łączącym systemy optyczne, elektryczne, pneumatyczne i mechaniczne. Znacząco zwiększa wydajność i efektywność operacyjną, spełniając wymagania dotyczące szybkiego pakowania, zachowując jednocześnie stabilne i niezawodne działanie podczas-szybkiego przetwarzania. Model idealnie nadaje się do automatycznego podawania i pakowania takich przedmiotów jak czerwone koperty, książki, podręczniki, kartki okolicznościowe. Automatyczny mechanizm podawania charakteryzuje się łatwą regulacją, dzięki czemu użytkownicy mogą ustawić wymaganą ilość opakowań bezpośrednio na panelu sterowania.
